适用于车载传感器数据采集；
-
16通道模拟量输入，支持传感器激励；
-
20kHz同步数据采集，数据Flash存储；
-
支持Dallas传感器识别；
-
独立触发输入接口；
-
内置锂电池，支持24~48V供电；
-
以太网通信，JBUS总线接口；
-
满足SAE J211和ISO6487相关要求。

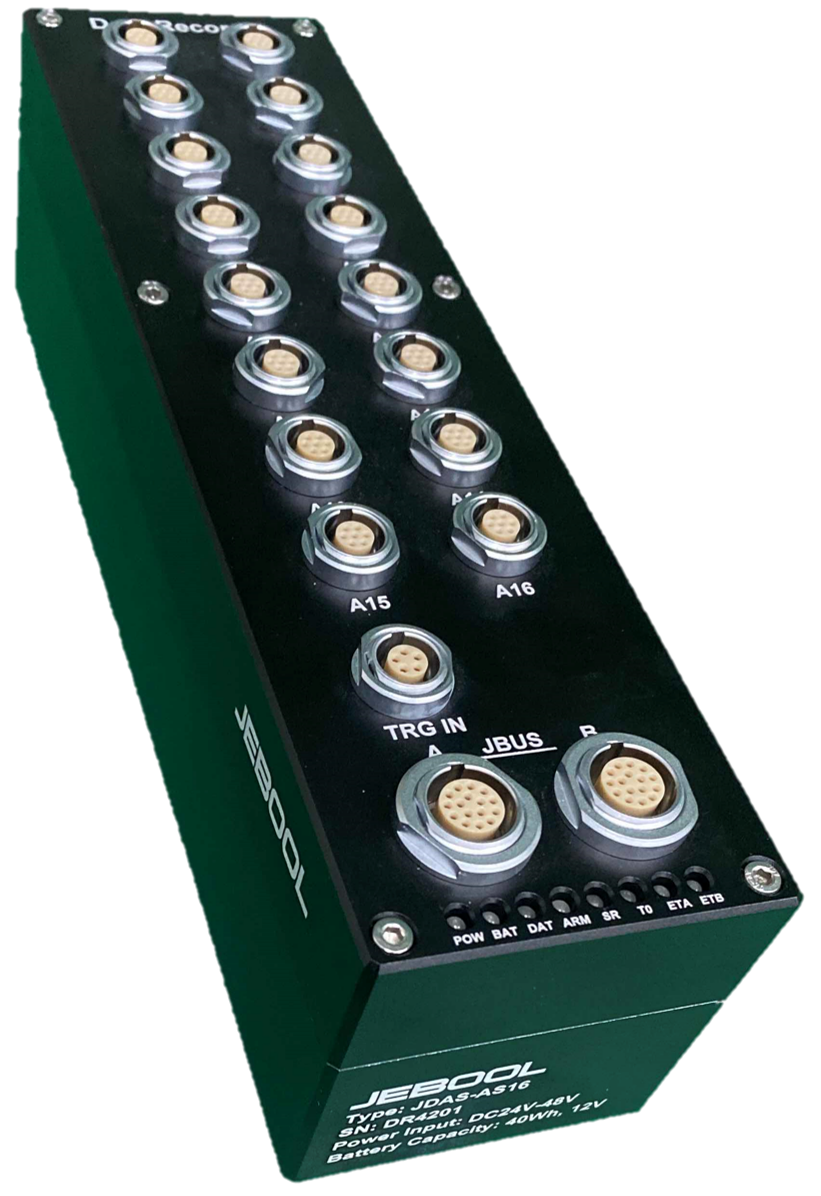

数据采集器JDAS-AS16采用抗冲击设计，可用于台车和整车碰撞试验。具有16通道传感器输入，支持电压直接输入，PR和应变桥路输入。其内置了可充电锂电池和断电不丢失的Flash存储器；同时提供了软件Start Recording触发，外部SR和T0开关触发和模拟量阈值触发，保障了试验简单可靠。
技术指标(25℃)
|
Name |
Unit |
Value |
|
测量通道 |
channels |
16 |
|
A/D |
bit |
16 |
|
采集频率 |
kHz |
20 |
|
信号带宽 |
kHz |
4 |
|
激励电压 |
V |
5 |
|
最大电流 |
mA |
60 |
|
记录时间 |
Sec |
384 |
|
存储Flash |
MB |
256 |
|
触发信号 |
Start Recording & T0
软件、硬件和模拟量阈值 |
|
滤波 |
抗混叠滤波 |
|
Offset |
支持硬件和软件Offset功能 |
|
Shunt |
支持桥路Shunt检测 |
|
Gain |
支持输入信号自动放大 |
|
以太网通信 |
Mbit/s |
100 |
|
供电电压 |
VDC |
24V~48V |
|
电池工作时长 |
Minute |
≥30 |
|
最大功率 |
W |
40 |
|
抗冲击 |
g |
>100 |
|
重量 |
kg |
1.5 |
|
操作温度 |
℃ |
5~40 |
|
存储温度 |
℃ |
-20~30 |
传感器输入接口A1~A16: ODU GK1L0C-P07Q
|
Pin 1, Pin7 |
Not Connect |
|
Pin 2 |
Dallas ID+ |
|
Pin 3 |
Signal Input+ |
|
Pin 4 |
Excitation Voltage+ |
|
Pin 5 |
Excitation Voltage- |
|
Pin 6 |
Signal Input- |
触发输入口TRG IN：ODU GK1L0C-P05Q：
|
Pin 1 |
Switch T0+ |
|
Pin 2 |
Switch T0- |
|
Pin 3 |
Switch SR+ |
|
Pin 4 |
Switch SR- |
|
Pin 5 |
Not Connect |
JBUS总线接口 ：ODU GK2L0C-P16Q：
|
Pin 1，11，12 |
Power+ |
|
Pin 2，3，13 |
Power- |
|
Pin 4, 5, 6, 14 |
Ethernet |
|
Pin 7, 8 |
T0 RS485 Trigger |
|
Pin 15, 16 |
SR RS485 Trigger |
|
Pin 9 |
Trigger GND |
|
Pin 10 |
Trigger Terminal |
