气囊静态点爆和测试系统

• 4路独立点爆输出，支持气囊多级点爆；
• 独立触发输入接口（Switch & TTL），可接按钮或用于集成（如接冲击设备，测速仪或开关传感器）；
• 以太网通信，方便接入其他网络；
• 8路传感器通道，LEMO接口，可接气体压力，力，位移，加速度等传感器类型，50kHz/通道同步采集，16bit A/D，内置数据存储；
• 8路数字量输入，实现外围设备状态反馈（Safety Lock, 相机Armed，门锁，点爆对象安装/运动到位等）；
• 8路数字量输出，实现Armed警示输出，补光灯开启，高速相机执行ARM，门锁控制，抽风等；
• 6路同步触发输出，BNC接口，可触发高速相机，其他数采等设备；
• 100V~250VAC电源供电；
• 19寸2U铝合金拉丝机箱，可放桌面或上架到控制柜。

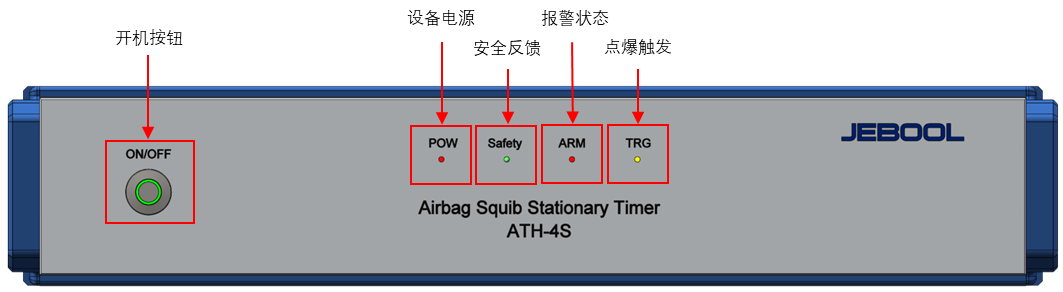

ATH-4S前面板

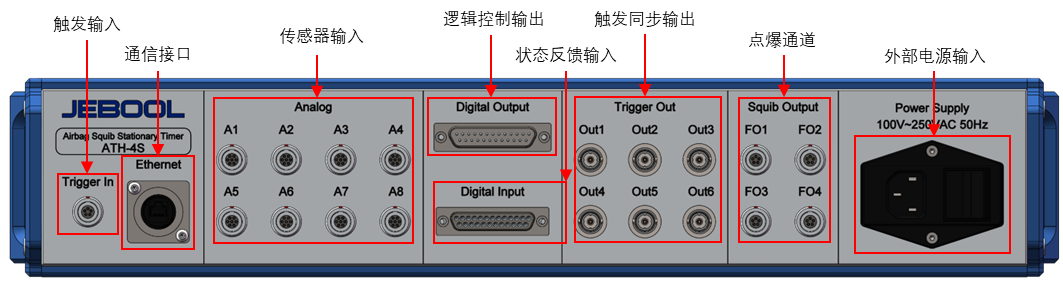

ATH-4S后面板

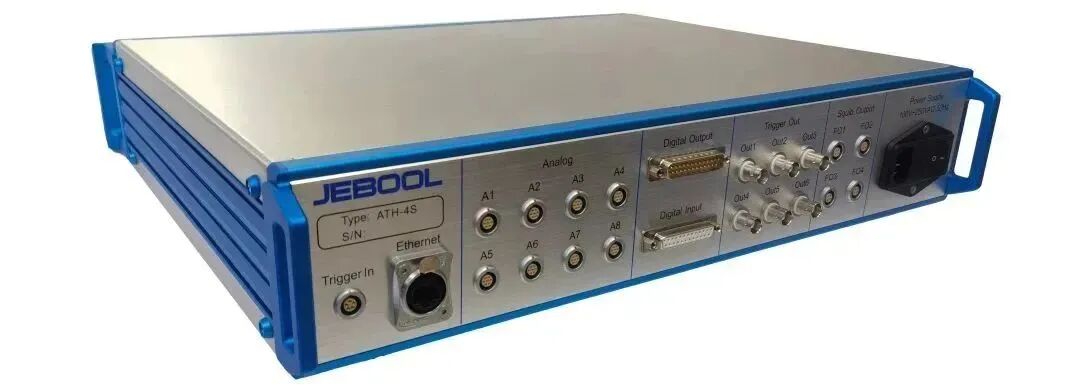

ATH-4S侧视图


       点爆特性：

• 电容放电式恒流点爆，双闭环运放高速跟踪技术；
• 4通道点爆输出，点爆电压电流同步采集；
• 电阻自动检测，四线制自动补偿功能；
• 点爆电流1.00A~3.00A可设置（其他范围可定制）；
• 电流脉冲宽度0.1ms~5.0ms可设置（其他范围可定制）；
• 点爆延时0.2ms~2000.0ms可设置（其他范围可定制）；
• 点爆电压>18V。

• 提供点爆通道配置数据及电阻值；
• 提供传感器和点爆电压电流原始数据CSV和ISO MME格式；

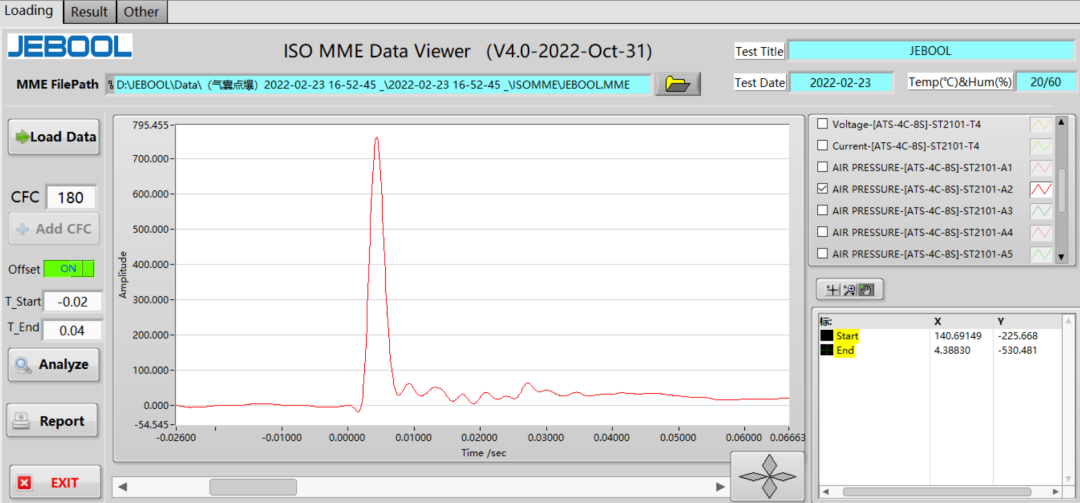

• 提供ISO MME数据查看和处理工具MME-Viewer软件，支持数据 Offset，CFC滤波，以及滤波后数据截取Excel导出。

​

       配套装置：

• 可提供第三方高速相机，补光灯，压力容器等；
• 压力容器：
• 应用于气囊等发生器点爆试验；
• 满足SAE J2238, USCAR-24相关技术要求；
• 包括60L和28.3L两种规格可选；
• 不锈钢焊接工艺，满足JB/T4709-2000技术要求
• 满足GB150-1998压力容器产品要求；
• 具有压力等传感器安装孔和安全阀；
• 可调角度可移动。

       该压力容器为发生器点爆试验设计，冷却速度快，方便连续点爆试验。压力容器开口可旋转，方便不同试验时安装要求，以及粉尘收集。整个压力容器固定在可移动支架上，方便移动到不同区域进行试验。具有压力传感器接口（也可安装温度传感器）；其特殊的端盖设计，方便不同类型的发生器安装。

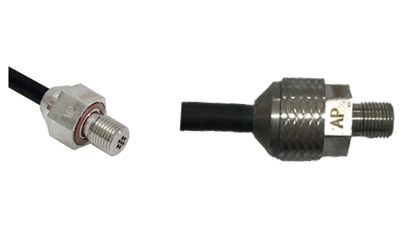

• 压力传感器：JEBOOL AP500K 或 MP500K用于气囊点爆，保压试验；AP1000K 或 AP2000K用于压力容器试验；

压力传感器



​

• 位移传感器（拉线式和激光反射式）；
• 触发闪光灯（用于点爆时刻验证）；

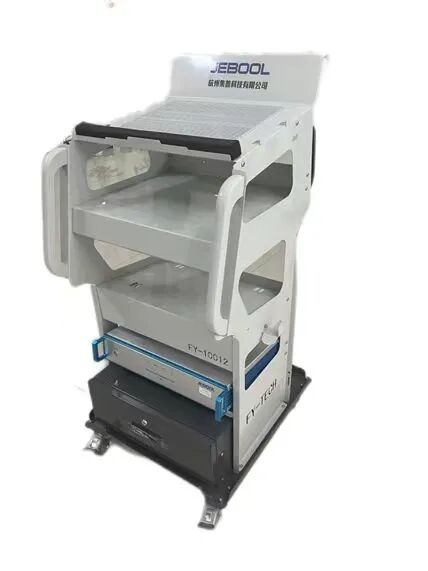

• 点爆控制台推车（方便移动，可放置点爆器，电脑，线缆附件，工具等）。

​
点爆控制台推车
